电容器型号标识含义表示什么?
常规的电容一般上面的印刷有商标,容量,耐压,误差和型号这一些,主要目的作用就是给使用者快速分辨出电容器的规格拿来使用,还有一些电容器的标识可能看起来就不会容易理解了,那这些不好理解的电容器型号标识含义表示什么?
一.电容型号标识-使用温度
有一些电容型号标识有印刷40/105/21,这一些数字指的是电容使用温度,像CBB60/CBB61/CBB65A/这些体型较大的电容器型号,会明确在电容标识上使用的温度限制,例如40/105/21,指的是零下最低40°可以运行,最大耐温105°可以运行,这两者的数据是通过21天相对湿度测试出来的结果。
二.电容型号标识-认证商标
这一类电容型号一般是安规类型的,因为有在电器上有一定的使用风险,所以强烈要求通过某些机构认证才可以使用的电容器,像安规Y1/Y2电容,安规X1/X2电容这一类的电容器都会有印刷认证商标,这里的商标指的不是商家的品牌商标,而是认证机构的商标比如中国的CQC认证,德国的VDE认证,美国的UL认证,欧盟的ENEC认证,韩国的KC认证等,并且是可以在对应的平台查询到什么时候通过的认证,如果查不到的话,务必警惕是否是假的安规电容器
三.电容型号标识-NO PCB’s

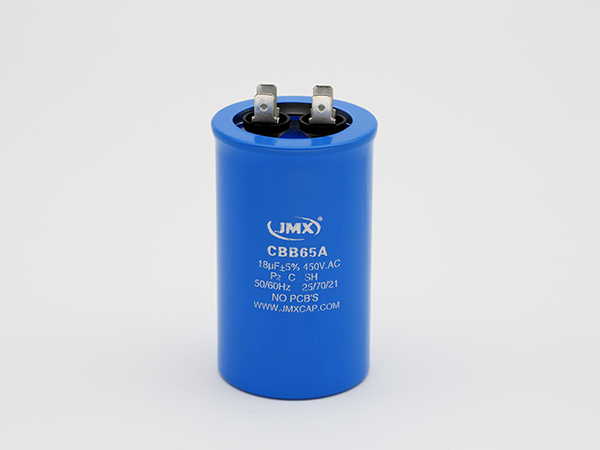

有印刷这个电容型号的,一般的人会以为是不支持配套PCB板的意思之类的,其实不是这个直观意思,主要指的是此类电容不含有多氯联苯,因为现在严格规定不可以使用这个材料生产电容器,所以像CBB61/CBB65这类的油浸电容型号都会标识好,告知里面没有使用这个危险的原材料
四.电容型号标识-正负极

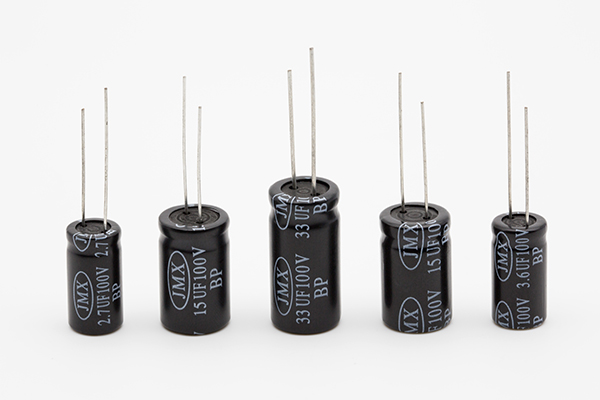

这个是比较好认出的标识,因为电解电容型号还有些个别的电容型号都含有正负极,所以需要明确的标识出电容的那一边是正极那边是反极,最好分别的就是引线的长短,长的为正极,短的为负极,还有就是电容的套管会有标识,如果是加号的则是正极,减号的则是负极
