电容器的型号命名方法以及容量标示

文章出处:网责任编辑:作者:人气:-发表时间:2020-10-22 09:21:00【

电容器是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合, 旁路,滤波,调谐回路, 能量转换,控制电路等方面。用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF。下面介绍电容器型号命名方法、主要特性参数以及容量标示。

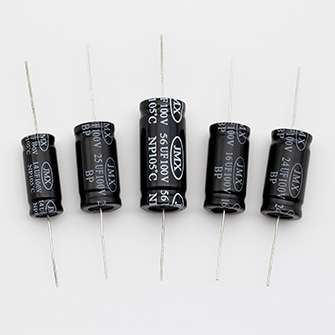

电容器

1.型号命名方法



国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)。依次分别代表名称、材料、分类和序号。



第一部分:名称,用字母表示,电容器用C。



第二部分:材料,用字母表示。



第三部分:分类,一般用数字表示,个别用字母表示。



第四部分:序号,用数字表示。



用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介。



2.主要特性参数



2.1标称电容量和允许偏差



标称电容量是标志在电容器上的电容量。



电容器实际电容量与标称电容量的偏差称误差,在允许的偏差范围称精度。



精度等级与允许误差对应关系:00(01)-±1%、0(02)-±2%、Ⅰ-±5%、Ⅱ-±10%、Ⅲ-±20%、 Ⅳ-(+20%-10%)、Ⅴ-(+50%-20%)、Ⅵ-(+50%-30%)



一般电容器常用Ⅰ、Ⅱ、Ⅲ级,电解电容器用Ⅳ、Ⅴ、Ⅵ级,根据用途选取。



2.2额定电压



在最低环境温度和额定环境温度下可连续加在电容器的最高直流电压有效值,一般直接标注在电容器外壳上,如果工作电压超过电容器的耐压,电容器击穿,造成不可修复的永久损坏。



2.3绝缘电阻



直流电压加在电容上,并产生漏电电流,两者之比称为绝缘电阻.



当电容较小时,主要取决于电容的表面状态,容量〉0.1uf时,主要取决于介质的性能,绝缘电阻越小越好。



电容的时间常数:为恰当的评价大容量电容的绝缘情况而引入了时间常数,它等于电容的绝缘电阻与容量的乘积。



2.4损耗



电容在电场作用下,在单位时间内因发热所消耗的能量叫做损耗。各类电容都规定了其在某频率范围内的损耗允许值,电容的损耗主要由介质损耗,电导损耗和电容所有金属部分的电阻所引起的。



在直流电场的作用下,电容器的损耗以漏导损耗的形式存在,一般较小,在交变电场的作用下,电容的损耗不仅与漏导有关,而且与周期性的极化建立过程有关。



2.5频率特性





随着频率的上升,一般电容器的电容量呈现下降的规律。

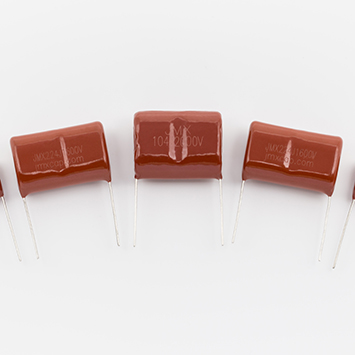

薄膜电容器

3.容量标示



3.1直标法



用数字和单位符号直接标出。如01uF表示0.01微法,有些电容用“R”表示小数点,如R56表示0.56微法。



3.2文字符号法



用数字和文字符号有规律的组合来表示容量。如p10表示0.1pF,1p0表示1pF,6P8表示6.8pF, 2u2表示2.2uF.



3.3色标法



用色环或色点表示电容器的主要参数。电容器的色标法与电阻相同。



电容器偏差标志符号:+100%-0--H、+100%-10%--R、+50%-10%--T、+30%-10%--Q、+50%-20%--S、+80%-20%--Z。
