薄膜电容的基本概念

文章出处:网责任编辑:作者:人气:-发表时间:2017-07-20 18:04:00【

  一.电容器的分类

  1.按介质分类

  1.)有机介质电容器

  塑料薄摸纸介漆膜复合介质

  2.)无机介质电容器

  瓷介 云母 玻璃膜 玻璃釉 高频瓷 铁电瓷 半导体瓷

  3.)电解电容器

  铝电解 钽电解 铌电解 液体铝电解 固体铝电解 无极性电解



  2.两种薄膜电容介质的对比

  1.)聚丙烯膜电容

  高频损耗极低,电容量稳定性很高,负温度系数很小,绝缘电阻极高,介质吸收系数极低,自愈性好,介电强度高,吸水率低。

  2.)聚酯膜电容

  工作温度范围宽,介电常数高,电容量稳定性高,正温度系数,绝缘电阻高,自愈性好,

  容积比高。

  3.薄膜电容器的分类(按用途)

  1.)通用:用于以直流分量为主的电路场合(如耦合、旁路、滤波...)

  2.)交流与脉冲:用于以交流或脉冲电压分量为主的电路场合,可以承受较大的交流或脉冲电流。(如:行逆程高压、S校正、尖峰吸收...)

  3.控制电源电磁干扰:用于电源电路、控制电磁干扰,提高整机的CE特性。

  4.)精密:用于要求电容量精准、稳定、温度系数小的场合。(如:定时、震荡、积分)

  5.)交流:工作于交流电源(如:电机启动、功率因素补偿...)

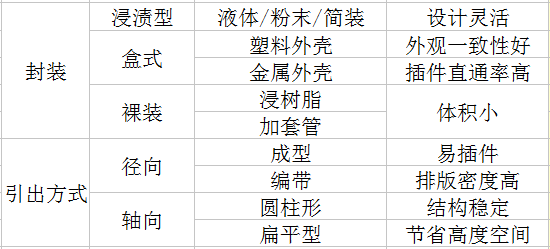

  4.电容器几种结构(外部)





  二.电容器内部结构

  1.卷绕型

  1)有感绕法:一般采用铝箔做极板,引出线或引出片在卷绕过程中直接点焊在铝箔电极上,如:CL11、CH11、CBB11。

  2)无感绕法:其极板有箔式(如CBB13)或金属化电极(如CL21、CBB21、MKP21等)等,这种结构,在卷绕后经端面喷金或者预焊后,将同一极板各匝之间短路,使用电流流动的途径是沿着极板的宽度方向而不是长度方向,缩短了电流流经的路程,从而降低了电容器的电感和损耗。

  2.叠片型:这是一种新型的无感电容,性能优越,易于生产自动化。如:CL23、CL25、表面安装电容器
